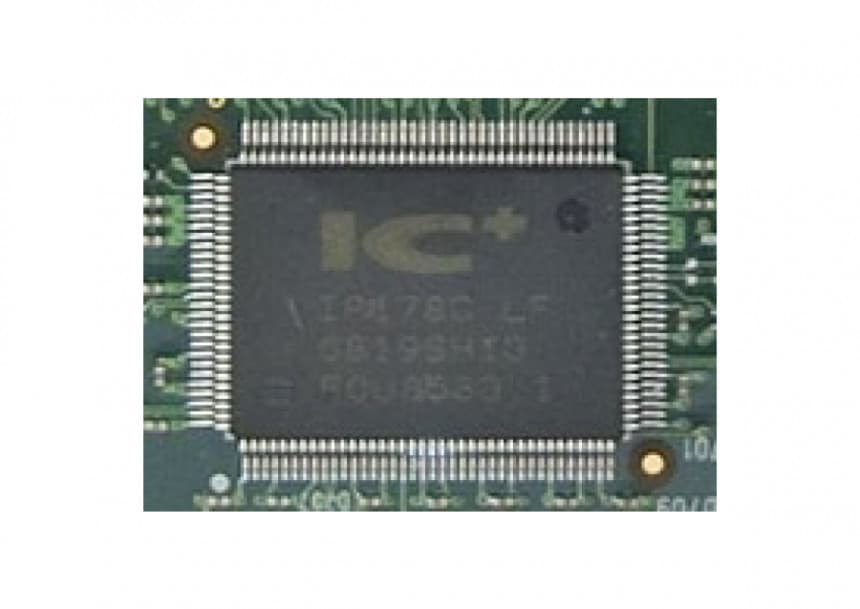

Čip LAN IC+ IP178C

Kompatibilan sa: RouterBOARD RB493 i RB493AH.

IP178C integriše kontroler prekidača sa 9 portova, SSRAM i 8 10/100 Ethernet primopredajnika. Svaki od primopredajnika je usklađen sa specifikacijama IEEE802.3, IEEE802.3u i IEEE802.3x. Primopredajnici su dizajnirani u DSP pristupu u 0.18um tehnologiji; imaju visoku otpornost na buku i robusne performanse. IP178C radi u režimu skladištenja i prosleđivanja. Podržava kontrolu protoka, automatski MDI / MDI-X, CoS, VLAN baze portova, kontrolu propusnog opsega, DiffServ, SMART MAC i LED funkcije itd. Svaki port se može konfigurisati kao auto-pregovaranje ili prinudni 10 Mbps / 100 Mbps, puni / poludupleks režim. Korišćenjem EEPROM-a ili otpornika za podizanje/dole na određenim pinovima možete konfigurisati željene opcije. Pored aplikacije za prekidač sa 8 portova, IP178C podržava jedan MII / RMII port za aplikaciju rutera, koji podržava 7 LAN portova i jedan WAN port. Eksterni MAC može da nadgleda ili konfiguriše IP178C pristupanjem MII registrima preko SMI. MII / RMII port se takođe može konfigurisati da bude MAC režim. Koristi se za povezivanje eksternog PHY-a da radi kao prekidač 8 + 1

Karakteristike:

• Podržava 1k MAC adresu
• 512k bitova paketna bafer memorija
• Podržava auto-polaritet za 10 Mbps
• Podrška filter / prosleđivanje posebne DA opcije
• Podržava zaštitu od oluje
• Opcija Auto MDI-MDIX sa sigurnosnom opcijom za podršku porta za zaključavanje prve MAC adrese
• Podržava jedan MII / RMII port, koji radi na 100 Mbps full duplex za primenu rutera
• Podrška za VLAN sa bazom portova i VLAN sa oznakom
• Podržava CoS sa podrškom SMART MAC funkcijom
• Podržava protokol razapinjućeg stabla
• Podrška opcija maksimalne dužine paketa za prosleđivanje 1552/1536 bajtova
• Podržava kontrolu propusnog opsega na 8 nivoa od Support SCA
• Podržava dva porta za vlakna sa funkcijom greške na udaljenom kraju samo za IP178CH
• Ugrađeno kolo kontrole linearnog regulatora
